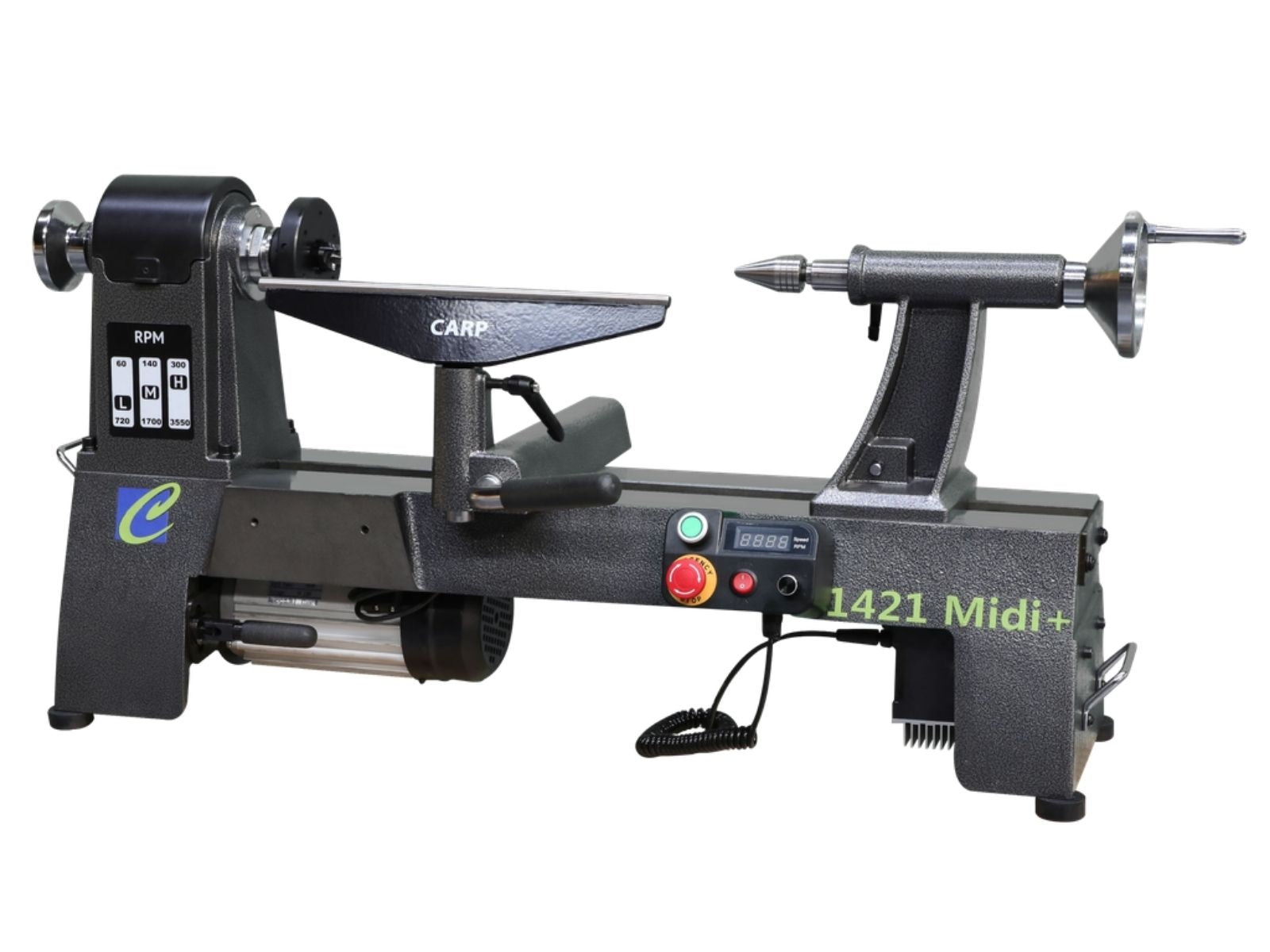

CARP 1421 MIDI plus Drechselbank

Im Video bekommst du einen besseren Eindruck von der CARP 1421 MIDI plus Drechselbank, ihrer Bauweise, Ausstattung und Bedienung. Gerade bei einer Drechselbank helfen bewegte Bilder, um Größe, Proportionen und Maschinenaufbau besser einzuschätzen.

Zusätzlich gibt es ein Video zur CARP 1421 MIDI plus mit optionaler Bettverlängerung und Außendrehmöglichkeit:

Hinweis: Technische Daten und Lieferumfang im Shoptext sind maßgeblich. Je nach Videozeitpunkt können einzelne Zubehörteile, Details oder Darstellungen vom aktuellen Lieferumfang abweichen.

Die CARP 1421 MIDI plus eignet sich für Drechsler, die eine kompakte, aber kräftige Drechselbank suchen. Sie ist stärker motorisiert als viele einfache Tischdrechselbänke und bietet mit bürstenlosem Motor, digitaler Drehzahlanzeige, Vor-/Rückwärtslauf und 24-fach Indexierung eine Ausstattung, die auch für anspruchsvollere Arbeiten interessant ist.

• ambitionierte Hobbydrechsler und fortgeschrittene Einsteiger
• kleine bis mittlere Schalen, Dosen und Hohlformen
• Stifte, Griffe, Kerzenhalter und Arbeiten zwischen den Spitzen
• Kurse, Vorführungen und kleinere Serien
• Werkstätten mit begrenztem Platz, aber Anspruch an Leistung und Ausstattung

Die CARP 1421 MIDI plus arbeitet mit einem bürstenlosen 1100-W-Motor und einer PWM-gesteuerten Drehzahlregelung. Die Motorsteuerung ist darauf ausgelegt, auch bei niedrigen Drehzahlen ein hohes Drehmoment bereitzustellen. Das ist besonders wichtig, wenn größere oder noch nicht ganz ausgewuchtete Werkstücke langsam anlaufen sollen.

Ein bürstenloser Motor unterscheidet sich im Laufgeräusch von klassischen Bürstenmotoren. Durch Bauart, Steuerung und Leistungsabgabe kann bei bestimmten Drehzahlen oder Lastzuständen ein gleichmäßiges, leichtes Brummen oder Surren wahrnehmbar sein. Das ist bei dieser Motorart grundsätzlich normal und kein Hinweis auf einen Mangel, solange die Maschine ruhig läuft, sauber regelt und keine ungewöhnlichen Schlag-, Schleif- oder Klappergeräusche auftreten.

Der Drehzahlbereich reicht von ca. 60 bis 3550 U/min. Dadurch lässt sich die Maschine sehr langsam für größere Rohlinge, Schalenanfänge oder Schrupparbeiten starten und gleichzeitig hoch genug für feinere Arbeiten, kleinere Werkstücke und saubere Oberflächen einstellen.

• niedrige Drehzahlen: für größere Rohlinge, Schalenanfänge und unwuchtige Werkstücke
• mittlere Drehzahlen: für allgemeine Schalen-, Dosen- und Spindelarbeiten
• höhere Drehzahlen: für kleine Werkstücke, feine Schnitte und Oberflächenarbeit
• bürstenloser Motor: wartungsärmer, effizienter und kräftiger als einfache Bürstenmotoren

Für die Planung in der Werkstatt sind nicht nur Spitzenweite und Spitzenhöhe wichtig, sondern auch die Maße des Bankbetts und die Bauhöhe der Maschine. Die folgenden Maße beschreiben die CARP 1421 MIDI plus praxisnah am Maschinenkörper:

Hinweis: Äußere Maximalmaße über Handräder, Werkzeugauflage oder andere Anbauteile können größer ausfallen. Für die Werkstattplanung sollte zusätzlich Bedienraum vor und hinter der Maschine eingeplant werden.

Die CARP 1421 MIDI plus ist kompakt, aber kräftig aufgebaut. Bankbett, Spindelstock und Reitstock bestehen aus Gusseisen. Dazu kommen der bürstenlose Motor, die gehärtete Pinole mit Trapezgewinde, die widerstandsfähige Pulverbeschichtung und die CARP-Werkzeugauflage mit gehärteter Rundstahlkante.

• Gussbett, Guss-Spindelstock und Guss-Reitstock
• bürstenloser 1100-W-Motor mit PWM-Steuerung
• stufenlose Drehzahlregelung von ca. 60–3550 min⁻¹

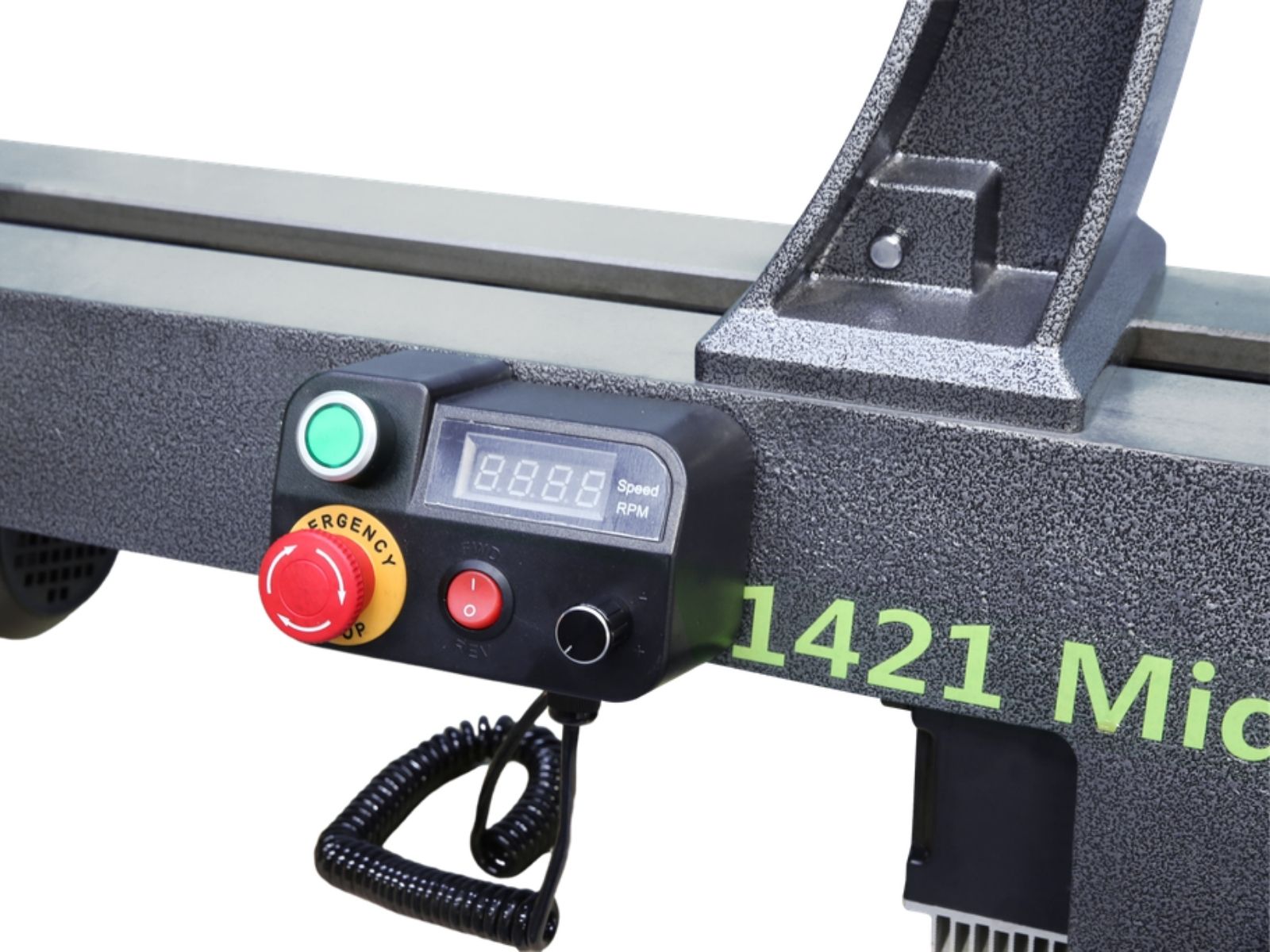

• digitale Drehzahlanzeige

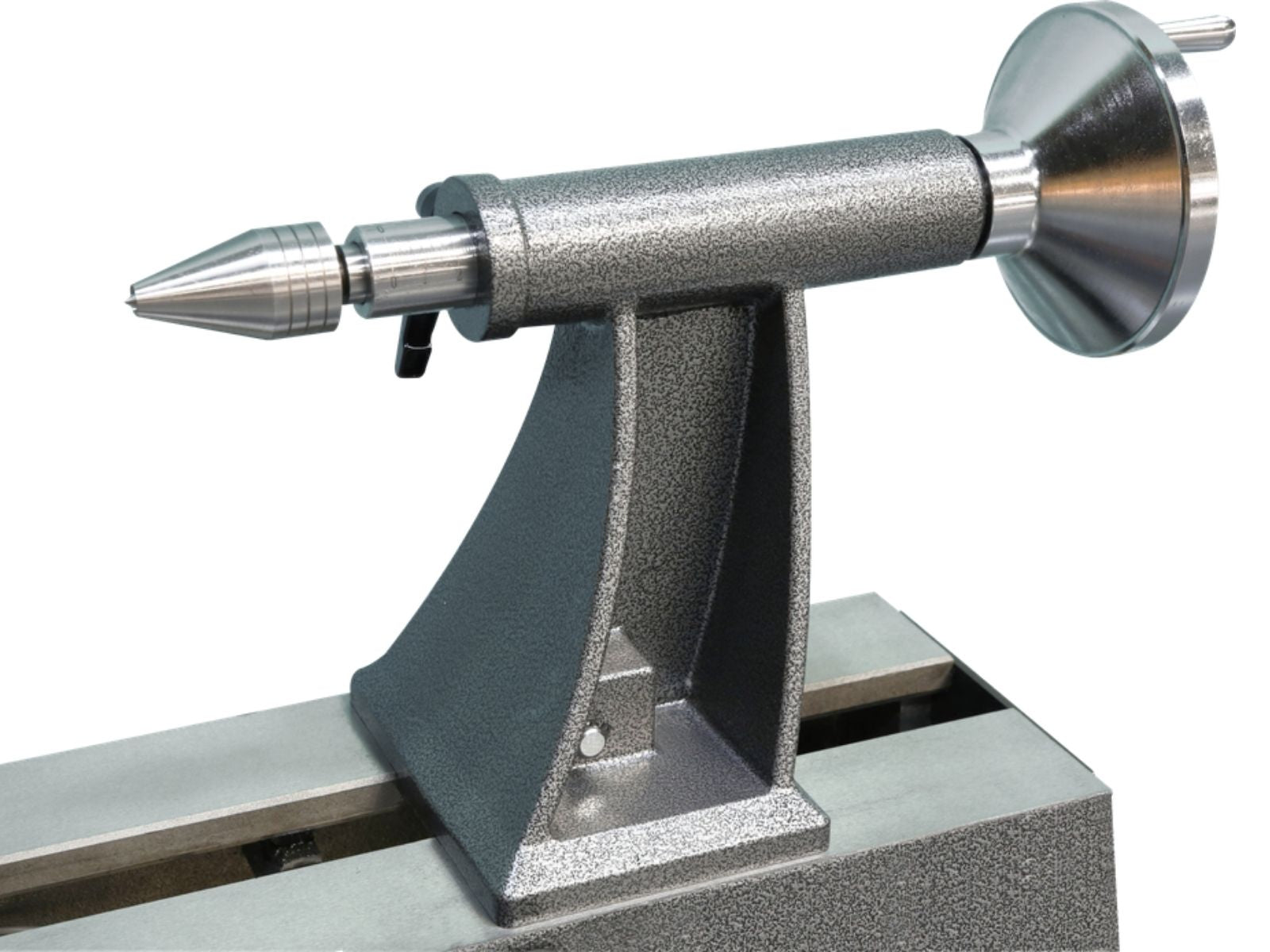

• gehärtete Pinole mit Trapezgewinde
• pulverbeschichtete Oberfläche
• Werkzeugauflage mit gehärteter 12-mm-Rundstahlkante
• M33 × 3,5 Spindelgewinde mit ASR-Ablaufsicherung
• 24-fach Indexierung für Teilungen und Markierungen

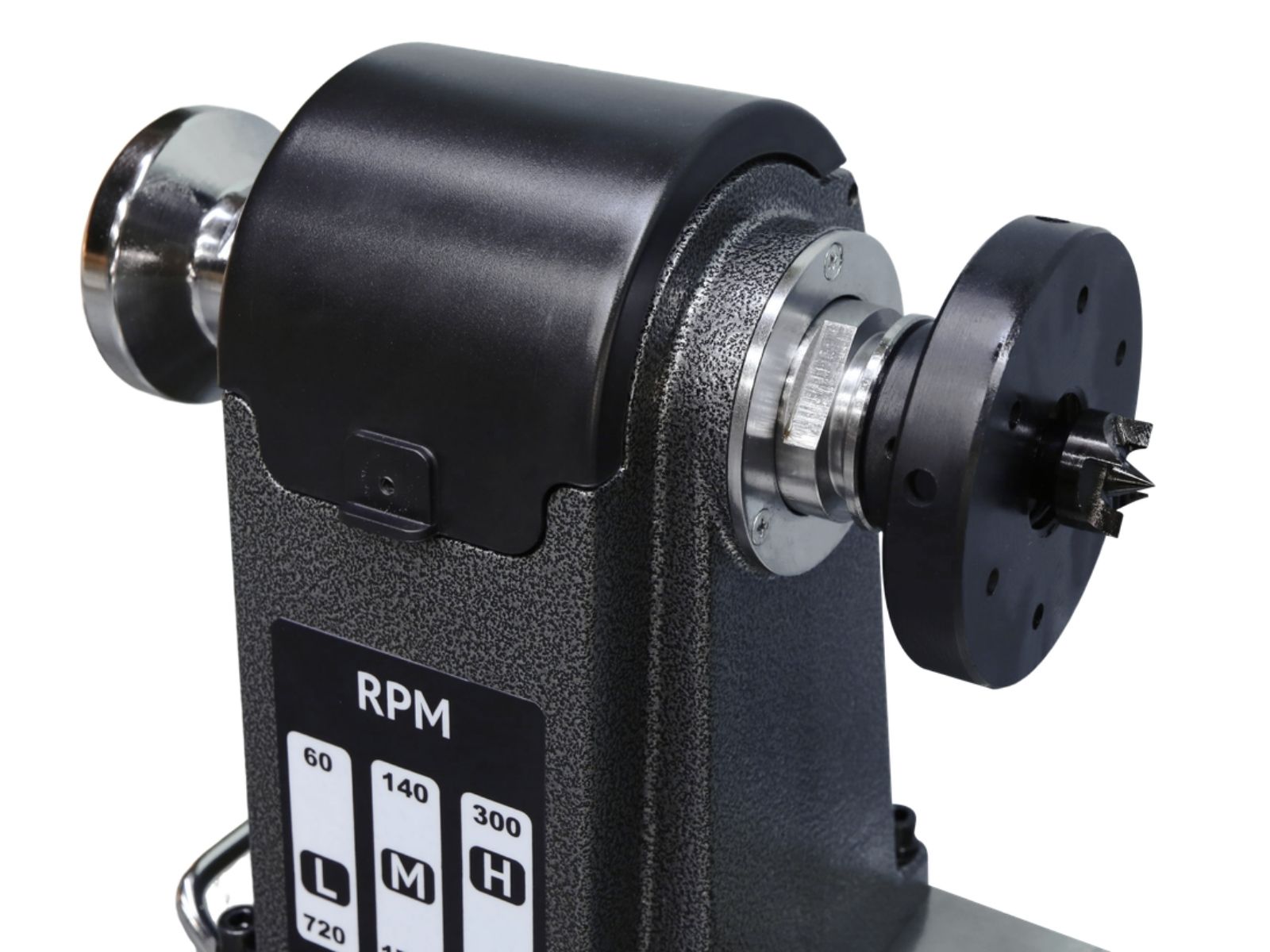

Die CARP 1421 MIDI plus arbeitet mit einem M33 × 3,5 mm Spindelgewinde nach DIN 800 und MK2-Aufnahmen in Spindel und Reitstock. Das sind gängige Anschlussmaße im Drechselbereich. Dadurch lassen sich viele Spannfutter, Planscheiben, Mitnehmer, Körnerspitzen und weiteres Zubehör verwenden, sofern sie zur Maschine und Anwendung passen.

Der ASR-Sicherungsring dient als Ablaufsicherung für passende Spannmittel. Gerade beim Bremsen oder beim Arbeiten mit Rückwärtslauf ist eine sichere Befestigung des Spannmittels wichtig.

Die Spitzenweite von ca. 510 mm beschreibt den Abstand zwischen Spindelstock und Reitstock. Sie ist wichtig für längere Werkstücke wie Spindeln, Griffe oder Kerzenhalter. Die Spitzenhöhe von ca. 180 mm ergibt einen maximalen Drehdurchmesser über dem Bett von ca. 355 mm.

In der Praxis sollte der Rohling immer zur Maschine, zum Spannmittel und zur Erfahrung des Anwenders passen. Große oder unwuchtige Rohlinge müssen mit niedriger Drehzahl und sicherer Spannung gestartet werden.

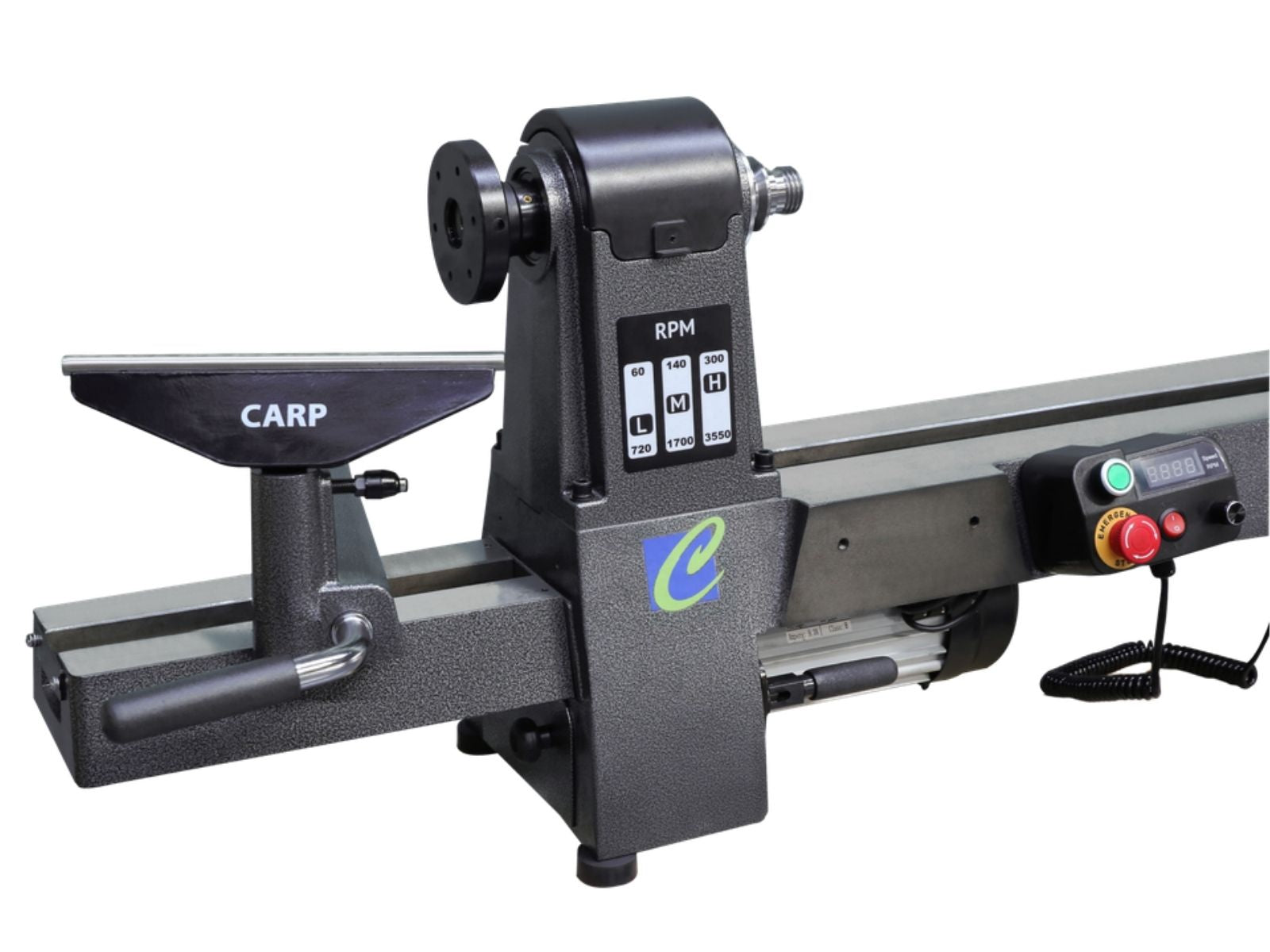

Die CARP 1421 MIDI plus kann mit der passenden 35-cm-Bettverlängerung erweitert werden. Dadurch erhöht sich die mögliche Drechsellänge zwischen den Spitzen. Wird die Bettverlängerung links vom Motor montiert, sind nach Herstellerangabe Drehdurchmesser bis ca. 46 cm möglich.

• optionale Bettverlängerung 35 cm für mehr Spitzenweite
• Montage der Bettverlängerung auch links vom Motor möglich
• dadurch größere Außendrehmöglichkeit je nach Aufbau
• passend für CARP-Zubehör und Werkzeugauflagen mit 1" / 25,4-mm-Schaft

• 1× CARP 1421 MIDI plus Drechselbank
• 1× 25-mm-Mitnehmer / 4-Zack-Mitnehmer MK2
• 1× mitlaufende Körnerspitze MK2
• 1× gehärtete Werkzeugauflage 250 mm
• 1× Planscheibe 75 mm mit M33-Gewinde
• 1× Auswurfstange für MK2-Werkzeuge
• 1× Schlüssel zum Lösen der Planscheibe
• 1× ASR-Ablaufsicherung für passende Spannmittel
• Bedienungsanleitung je nach Herstellerangabe digital oder beiliegend

Auf die wesentlichen Teile der CARP-Drechselbank gibt es nach Herstellerangabe 3 Jahre Garantie. Als deutscher Ansprechpartner für CARP unterstütze ich dich bei Fragen zur Maschine, zur passenden Ausstattung, zu Zubehör und bei Servicefällen.

Wenn du unsicher bist, ob die CARP 1421 MIDI plus zu deinen Projekten passt, melde dich gern vor dem Kauf. Gerade bei Drechselbänken ist die passende Maschine wichtiger als ein schneller Kauf.

• Die Maschine auf einer stabilen, ebenen und rutschfesten Fläche aufstellen.
• Werkstücke immer sicher spannen und vor dem Start von Hand drehen.
• Bei großen oder unwuchtigen Rohlingen mit niedriger Drehzahl starten.
• Schutzbrille tragen und keine Handschuhe im laufenden Betrieb verwenden.
• Vor Wartung, Reinigung oder Riemenwechsel den Netzstecker ziehen.
• Nur geeignetes und unbeschädigtes Zubehör verwenden.
• Beim Arbeiten mit Rückwärtslauf auf eine geeignete Sicherung des Spannmittels achten.
